Назначение аппарата Илизарова и его применение

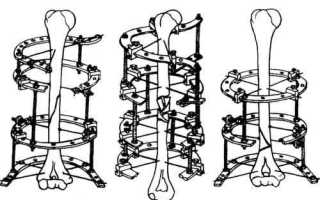

Как устроен аппарат

Разработал компрессионно–дистракционный способ лечения еще в начале 50-х годов травматолог-ортопед областной больницы города Кургана Г. А. Илизаров, позже ему было присвоено ученое звание профессора, доктора медицинских наук. Методика основана на использовании находящегося вне тела пациента устройства, сравнимого со своеобразным туннелем, в центре которого находится нуждающаяся в составлении и сращивании конечность.

Динамическая конструкция для чрескостного (наружного) остеосинтеза, названная в честь автора изобретения, на тот момент состояла из 2 колец, соединенных подвижными штангами, и 4 Х-образно перекрещивающихся спиц из нержавеющей стали, зафиксированных на кольцевых опорах.

В дальнейшем конструкция постоянно совершенствовалась, но принцип остался неизменным – с помощью специальных спиц, проводимых через срединные отделы поврежденной кости обеспечивается жесткая фиксация, исключающая любое смещение. Чтобы иметь возможность влиять на течение терапии, конструкция скрепляется механическими подвижными стержнями, позволяющими дозировано регулировать уровень воздействия на пораженную зону, обеспечивая заданное сдавливание или растягивание участка кости. Ранние модификации были громоздкими, тяжелыми, доставляли больным массу неудобств. Получить легкую, надежную, небольшого размера конструкцию, универсальную и многоплановую, обеспечивающую наибольшую жесткость фиксации, позволили конструктивные новшества:

стальные спицы аппарата Илизарова, являющиеся связующим элементом между наружными кольцевыми опорами и костной тканью, заменили высокопрочными титановыми или стержнями из углепластика. Для усиления жесткости их снабжают специальными заточками, напайками или упорными площадками. Наибольшую жесткость обеспечивают спицы диаметром 2мм, но чаще применяют 1,5 или 1,8 мм;
в качестве опоры вместо неудобных неразъемных колец используют треугольники, полукольца или отдельные дуги. Для придания большей жесткости опоре детали соединяются между собой с помощью дополнительных крепежных элементов, они могут даже накладываться друг на друга;
наличие относительно небольшого числа унифицированных деталей позволяет помимо базовой модели для лечения деформаций и повреждения длинных трубчатых костей (аппарат Илизарова на ноге, руке – обычно это голень и предплечье) комплектовать варианты практически для любой кости, в т.ч. пястной, плюсневой и фалангов пальцев.

Для каждого конкретного клинического случая врачи индивидуально подбирают детали и, в зависимости от нозологической формы, локализации патологии, поставленных задач, монтируют свою особую разновидность конструкции. Аппарат Илизарова, включающий унифицированные узлы и детали, на сегодняшний момент аналогов не имеет.

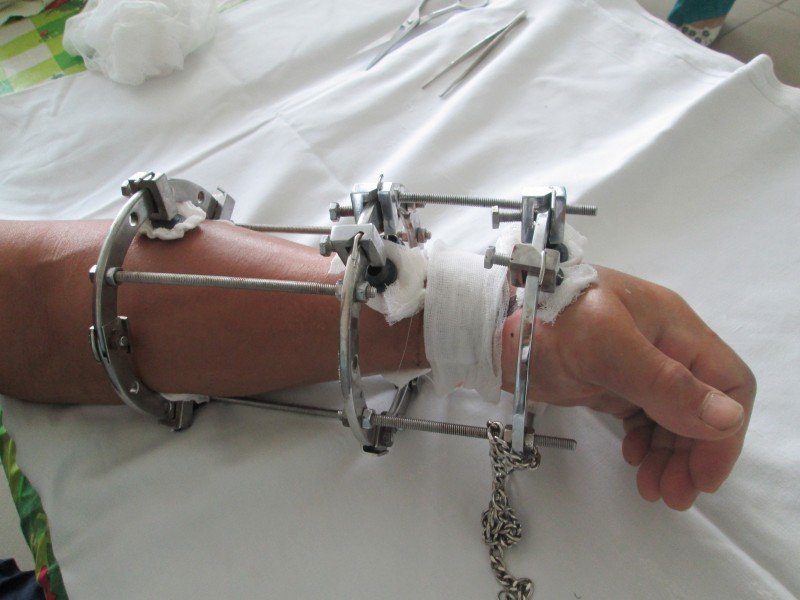

Установка аппарата Илизарова на руке

Обычно аппарат устанавливается на достаточно долгий срок (подробнее про сроки ниже), продолжительность которого устанавливает лечащий врач. Устройство крепится на руке с помощью спиц, которые пропускаются в просверленные отверстия в кости. Пациент при этом находится в состоянии общего или местного наркоза.

Спицы скрещиваются под углом в 90 градусов и фиксируются на кольце. Гайками отмечается необходимая длина. Впоследствии врач каждый день проверяет и заново регулирует нужную длину.

Штанги, которые находятся между кольцами аппарата, предназначены для контроля за развитием роста и восстановления кости, ее положением и точностью сопоставления отломков.

При помощи аппарата Илизарова отломки кости плотно прилегают друг к другу. Устройство не позволяет им расходиться, так как фиксирует фрагменты.

Количество колец в приспособлении бывает различным. Это сложный аппарат, поэтому лечение должно проводиться только под контролем профильного специалиста.

Особенности использования и ухода за аппаратом

Чтобы аппарат дал максимальный эффект и не возникло нежелательных последствий, необходимо строго соблюдать инструкцию по его использованию и знать, как ухаживать:

Читайте также:

Артроз кистей

Обязательно пользоваться костылями, если аппарат наложен на ногу, чтобы уменьшить нагрузку при ходьбе.
Ежедневно обрабатывать 96° спиртом спицы аппарата.
Обрабатывать раствором антисептика кожу в местах вхождения спиц не менее 3 раз в неделю, менять стерильные повязки. Можно использовать медицинский 50° спирт, 2% раствор хлоргексидина, 5% раствор йода. Хорошую защиту дает раствор димексида 25-30%, он же улучшает циркуляцию крови и помогает убрать опухоль конечности.
Закрывать аппарат чистой хлопчатобумажной тканью для предупреждения загрязнения, попадания пыли.
Несколько раз в день заниматься гимнастикой – выполнять движения в свободных суставах конечности для сохранения тонуса мышц и улучшения кровообращения.

Сроки ношения аппарата

На вопрос: сколько носят аппарат Илизарова, однозначного ответа не существует. Срок определяется индивидуально и зависит в первую очередь от скорости роста костной ткани. Продолжительность ношения складывается из периода соединения отломков, удлинения и периода давления. На скорость разведения – вытяжение кости, установлены ограничения: 1 мм / сутки. Достигнув нужной длины кости или произведя одномоментную фиксацию фрагментов, дожидаются укрепления костей, приобретения ими естественной плотности. По срокам, в среднем:

Процесс следует постоянно контролировать, чтобы минимизировать риски неправильного сращивания и развития осложнений. Если перелом в достаточной мере сросся, по истечению этого времени требуется снятие аппарата Илизарова.

Примерно через месяц делают операцию на второй конечности. Удлинение конечностей – процедура, проводящаяся под наркозом. Уже на вторые сутки после операции пациент может передвигаться с помощью костылей. В реабилитационный период больному рекомендуют ходить и плавать.

Еще одно применение аппарата Илизарова – для устранения кривизны конечностей. Во время операции производят рассечение кости в месте ее деформации, после чего, используя аппарат, фиксируют в правильном положении. При установке аппарата Илизарова проводят спицы через кости и вводят стержни. Форму ног можно исправлять постепенно (устраняя деформацию при ежедневной коррекции) и одномоментно (когда коррекцию проводят сразу во время операции). Ежедневной коррекцией занимается сам пациент. Снимают аппарат только после окончательного срастания костей в правильном положении. Аппараты Илизарова, применяющиеся в настоящее время, небольших размеров, поэтому у пациента есть возможность полноценного движения почти сразу после проведения операции.

Почему и в каких случаях возможны осложнения

Сразу после установки у некоторых больных появляется отечность, болевые ощущения. Их вызывает не сам аппарат Илизарова – боли, это следствие повреждения металлической спицей (во время ее проникновения в мягкие ткани) мелких образований (сосудов, нервных столбов), точную локализацию которых в ходе операции установить невозможно.

К серьезным недостаткам методики относят иногда возникающие воспалительные процессы мягких тканей в местах проколов. Это может быть следствием:

В этом случае потребуется курс приема антибиотиков. Чтобы избежать подобного осложнения рекомендуется по ходу операции охлаждать спицы и пользоваться низкооборотной дрелью. Желательно использовать специальный стерильный чехол с резинками на концах, надевающийся поверх аппарата и защищающий спицы от попадания инфекции (пыли, грязи).

Реабилитация

После снятия устройства необходимо обеспечить хороший лимфо- и кровоток. Для этого назначают лечебный массаж. Для восстановления подвижности суставов, мышечной силы и прочности связок назначают курс лечебной гимнастики.

Для того чтобы удлинить, укоротить, исправить кривизну или срастить кости в случае различных патологий применяется аппарат Илизарова. Простота конструкции и надежность дает возможность проводить манипуляции с любыми костями. Устанавливать и снимать устройство должен опытный врач. Ношение приспособления требует от пациента тщательного ухода.

Читайте также:

Ювенильный остеохондроз

Современная медицина считает лучшим приспособлением для хирургических коррекций костной ткани аппарат Илизарова. Не смотря на то, что это средство было изобретено ещё в 50-х годах прошлого века, его конструкция остается актуальной и по сегодняшний день, постоянно совершенствуясь. Терапевтическая область использования этого устройства достаточно широка. С его помощью возможны такие манипуляции, как удлинение или компрессия кости, изменение ее кривизны, сращивание при переломах, лечение суставной контрактуры и многое другое.

Ниже мы подробнее расскажем вам о том, что такое аппарат Илизарова, зачем он нужен и при каких патологиях оправдано его применение. Также опишем принципы установки, снятия, ухода и укажем на явные недостатки и преимущества приспособления.

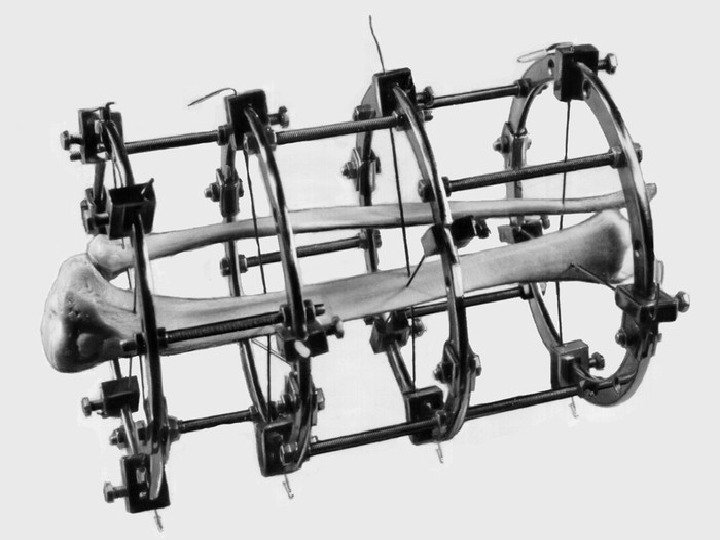

Классический вариант аппарата Илизарова

Важно помнить! Хирургическую установку аппарата Илизарова должен осуществлять исключительно врач, имеющий опыт проведения подобных процедур. Перед операцией обязательно пройдите полную диагностику организма.

Показания к применению

Переломы и вывихи, сопровождающиеся повреждением мягких тканей.
Огнестрельные проникающие повреждения суставов.
Случаи множественных переломов, сочетанной и комбинированной травмы.
Переломы с обширным повреждением кости.
Ситуации, когда пациенту противопоказано выполнение внутреннего остеосинтеза.
Последствия переломов – переломы, срастающиеся при неправильном положении костных фрагментов, дефекты, деформации, их сочетание.
Ортопедическая патология – деформации, дефекты, укорочение костей.
Реконструктивные операции – тибилизация малоберцовой кости, устранение деформаций кистей и стоп.
Операции, относящиеся к эстетической хирургии – увеличение роста, изменение формы ног.
Выращивание мягких тканей – кожи, мышц, сухожилий, сосудов, нервных стволов.
Вспомогательное использование чрескостного остеосинтеза.

Описание устройства

Для того чтобы понимать, что такое аппарат Илизарова необходимо знать составляющие детали и элементы его конструкции. Основной смысл устройства заключается в обеспечении жесткой фиксации обломков кости в определенном месте, исключая любое смещение. Такой эффект достигается с помощью специальных спиц, закрепленных на стопорных кольцах или полукругах, которые в свою очередь соединены жесткими стержнями. Спицы проводят через костную ткань и надежно скрепляют регулируемыми штангами, что позволяет манипулировать течением терапии.

Ранние версии приспособлений были очень громоздкими и тяжелыми, что доставляло массу неудобств пациентам. Современные модификации сделаны из более легких и надежных материалов, таких как углепластик или титан. Неудобные кольца заменяются треугольниками, полукругами или пластинами. Также постоянные медицинские исследования позволили приспособить устройство для практически любой части тела.

Особенности конструкции позволяют пациенту с переломом ноги практически безболезненно передвигаться с опорой на костыли. Достигается это за счет распределения веса тела человека по всей площади металлического каркаса приспособления.

В настоящее время не существует аналогов данному устройству.

Читайте также:

Мускофлекс: инструкция по применению

Проведение операции корригирующей остеотомии по Илизарову

Операция имеет длительность около 2-2,5 часов и проводится под общим обезболиванием. На всем протяжении вмешательства осуществляется рентген-контроль над ходом операции.

Процедура проводится в несколько этапов. Специалист проводит разрез длиной 12-15 см. по переднебоковой поверхности голени. После расширяет рану, затем рассекает ткани ниже коленного сустава с помощью специальных инструментов. Затем большеберцовая кость подвергается фиксации в ортопедическом аппарате.

При необходимости рассечения малоберцовой кости врач выполняет процедуру из аналогичного доступа или проводит дополнительный разрез наружной поверхности голени. Затем выполняет один из вариантов коррекции деформации.

Без увеличения длины голени, низведение головки малоберцовой кости не осуществляется.
Незначительное увеличение длины, низведение проводится (увеличение составляет 2 см).
Увеличение длины голени, низведение не проводится.
Увеличение длины более 2 см, низведение проводится.

Два последних варианта предполагают выполнение остеотомии с удлинением. Если на наружной поверхности коленного сустава имеет место выпячивание костного выступа, его низводят до 1 см, что позволяет избежать нарушений функции сустава.

Устанавливаемый аппарат Илизарова имеет малые размеры и не препятствует движению коленных суставов. Его структура включает полукольца и кольца, на конечностях фиксация осуществляется с помощью спиц, проведенных через кость, также применяются винтовые стержни до 4 мм в диаметре. Такие габариты конструкции позволяют совершать активные движения сразу после проведения операции.

В чем заключается уход за аппаратом Илизарова и нужно ли его проводить каждый день?

Материал, из которого сделан аппарат – медицинская сталь, накапливает на себе пыль и грязь, а также кожные выделения. Если их своевременно не убирать, это может привести к воспалению в месте входа спиц в конечность. Кроме того, кости и ткани могут воспалиться от трения о спицу. Непролеченное воспаление со временем может перерасти в остеомиелит – загноение кости (остеомиелит), тяжелое и трудноизлечимое заболевание.

Процедура ухода за аппаратом

При переломах любой сложности аппарат находится на ноге никак не менее двух месяцев, а обычно – от трех до пяти (если все идет нормально). Все это время главная процедура ухода – перевязка. Спиц бывает различное количество, мягкие ткани вокруг спиц надо обработать. Обрабатывают их спиртом 96%, а также хлоргексидином. На каждую спицу накладывается салфетка, пропитанная антисептиком. Меняют салфетки каждые два-три дня сразу после наложения аппарата, а в дальнейшем раз в 7-10 дней.

Обычно при переломе фиксированным аппаратом начинают ходить (давать нагрузку на ногу) через одну-две недели после наложения аппарата. Очень часто при этом воспаляются мягкие ткани вокруг спиц.

Воспаление мягких тканей вокруг спиц самое распространенное осложнение у тех, кто с аппаратом. Если запустить, то потребуется госпитализация в стационар. При остром воспалении там необходимо пробыть до двух недель, не меньше, нужно повнимательнее ухаживать за ногой и аппаратом дома.

Читайте также:

Питание при грыже поясничного отдела позвоночника

Как устроен аппарат

Преимущества и недостатки

Аппарат имеет очевидные преимущества перед другими методами остеосинтеза:

нет необходимости в операции открытого остеосинтеза;
существенное сокращение сроков консолидации костей;
более прочное сращение, отсутствие ложных суставов;
больше возможностей движения;
меньшее число осложнений (воспаление, тромбофлебит, лимфостаз);
короткий период реабилитации.

Однако есть и некоторые минусы:

воспаление тканей по ходу спиц, остеомиелит кости;
отек конечности из-за повреждения спицами сосудов;
невралгии при травмировании спицей нервных стволов.

Лечение аппаратом Илизарова

Достоинством установленного аппарата является функциональная возможность двигаться суставам и мышцам, расположенным рядом. Ткани кости быстрее регенерируют и срастаются правильно.

Аппарат Илизарова показан при переломах различной этиологии:

огнестрельные ранения кости;
открытые оскольчатые переломы;
осложнения после гнойных заболеваний;
внутрисуставный перелом.

Конструкцию можно накладывать на любую часть тела: позвоночник, кисти, стопы, кости черепа, таза, голени.

Аппарат Илизарова на руке применяют при нарушениях развития костной ткани или при получении сложного перелома. На предплечье устанавливают конструкцию при оскольчатых травмах и смещениях лучевой и локтевой костей.

На бедре

Операции на бедренной кости делают с использованием:

пластин;
штифтов;
по разработке Илизарова.

В основном аппарат на бедре ставят для коррекции длины ног или нужд пластической медицины (исправление кривизны кости). Ношение конструкции в этих случаях долгое и может привести к осложнениям:

контрактура и подвывих коленного сустава;
диспропорция;
грубые рубцы после снятия спиц и оперативного вмешательства;
истончение бедренной кости.

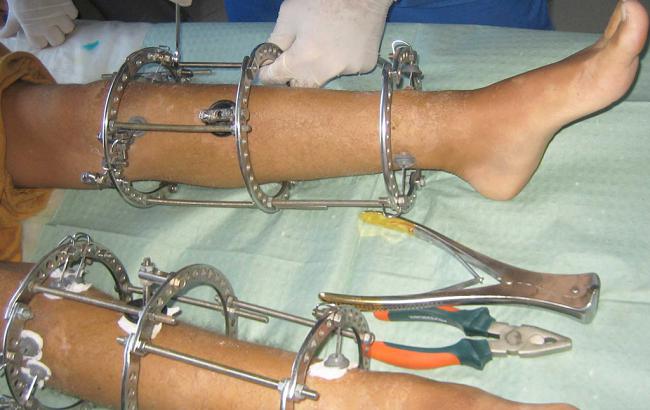

На голени

Аппарат Илизарова при переломах голени ставят после автокатастроф, сильного удара и падения с вышек или здания.

Операция проводится при любых сложных переломах берцовой и малоберцовой костей, при открытых многооскольчатых травмах с сочетанной раздробленностью суставов.

Первичный остеосинтез должен завершать хирургическую обработку раны. Пациенту накладывают скелетное вытяжение спицей через пяточную кость или таранный сустав для временной фиксации отломков. На шину накладывают груз и делают анестезию. Стопа должна иметь угол в 90 градусов и занимать вертикальное положение при накладывании конструкции. Костные части фиксируются спицами, которые крепятся к кольцам. При смещении движущего механизма регулируется спица, и происходит правильное формирование кости. Коррекция конструкции проводится врачом-травматологом в отделении или при амбулаторном наблюдении.

Аппарат Илизарова на голени ускоряет процессы заживления и правильного сращения, значительно уменьшает осложнения в процессе реабилитации, повторные переломы.

Мероприятия по восстановлению после перелома

1) Лечебная гимнастика.

Упражнения имеют множество достоинств и применяются с целью:

восстановить утраченную работоспособность и движение в суставе;
предупреждение контрактур;
профилактика атрофии мышц;
улучшение лимфотока;
устранение различных осложнений (пролежни, застой кровообращения)

Некоторые движения выполняются при помощи аппаратов или инструктора по ЛФК. Главным правилом при выполнении упражнений является отсутствие боли и сохранение целостности костных частей. Продолжительность гимнастики устанавливает врач.

2) Массаж.

Своевременное начало сеансов массирования играет роль в:

улучшении лимфо- и кровотока;
укреплении связок и суставов;
уменьшении отеков;
повышении тонуса мышц.

3) Физиопроцедуры.

уменьшают боль;
способствуют срастанию кости;
ускоряют период восстановления трудоспособности верхних и нижних конечностей.

При переломах применяют электрофорез, УВЧ, парафиновые аппликации, лечение озокеритом, магнитотерапию, лазер.

Противопоказаниями к физиопроцедурам являются:

опухоли;
заболевания щитовидной железы;
лихорадка;
дерматит в стадии обострения;
психические заболевания;
нарушение работы сердца.

4) Полноценное питание.

Также в восстановительном периоде хорошо помогают занятия плаванием, отказ от вредных привычек, частые прогулки на свежем воздухе. Иногда врач назначает кремы и различные мази против отеков, а при болях решает, какое дать обезболивающее.

Показания

Установку аппарата Илизарова может назначить только хирург, после тщательного обследования травмированного пациента. Основными показаниями к применению этого метода лечения являются:

Сложные переломы костей;
Многоскольчатые, открытые повреждения костей;
Врожденное или приобретенное укорочение одной конечности;
Искривление костей.

При помощи металлической конструкции части поломанной кости надежно фиксируются друг с другом. Использование такого аппарата практически на 100% исключает риск смещения костной ткани и неправильного ее срастания. Аппарат Илизарова значительно ускоряет процесс восстановления целостности конечностей, надежно фиксирует перелом. С такой конструкцией пациент может передвигаться.

Чтобы избавить пациента от укороченности конечности, доктор должен сначала сломать кость под местным наркозом, и только после этого установить аппарат. Чтобы избавиться от дефекта, нужно носить металлическую конструкцию на ноге довольно долго, пока длина ног не сравняется.

В современных клиниках при помощи этого устройства можно исправить искривление костей. Медик будет время от времени оценивать результаты лечения при помощи рентгенограммы, и когда проблемы исчезнет, снимет аппарат. Использовать устройство можно практически на любой кости.

Установка

Устройство, установленное на руке пациента

Установку приспособления должен проводить исключительно опытный хирург в отделении травматологии. Первым делом место проведения операции обеззараживают и анестезируют. Наркоз может быть как общим, так и местным, что напрямую зависит от тяжести травмы и объема оперативной процедуры.

В начале операции хирург просверливает по паре отверстий в каждом фрагменте кости и проводит через них спицы под прямым углом параллельно друг другу. На концах спиц устанавливают опорные кольца (треугольники, полукруги) и фиксируют их специальными зажимами. Кольца в свою очередь скрепляют регулируемыми штангами. В дальнейшем возможно изменение расстояния между кольцами прокручиванием штанг ключом.

Компрессионный эффект достигается посредством сближения опорных рамок. По причине постоянного изменения кривизны спиц необходимо каждый день подкручивать штанги, так как компрессионная сила снижается.

Удлинение костей конечностей проводят постепенно. В самом начале операции врач проводит рассечение (остеометрию) кости с последующим монтированием приспособления. Спустя неделю после проведения процедуры начинают процесс удлинения (дистракции). Растяжение происходит за счет увеличения расстояния между спицами из-за прокрутки гаек на шайбах. Удлинение не должно быть более одного миллиметра в сутки. Таким образом, чтобы увеличить кость на два сантиметра необходимо крутить устройство в среднем двадцать дней.

В случае косметического изменения кости проводятся идентичные манипуляции. Исключением может быть моментальная коррекция, когда кривизну исправляют в ходе операции. Каждодневное подкручивание проводится в основном медицинским персоналом либо самим пациентом.

Сколько носить аппарат Илизарова на ноге (или другой части тела) и общее время лечения должно быть согласованно с хирургом.

После проведения оперативных процедур пациента долгое время мучают боли, однако это решается постоянным приемом обезболивающих медикаментов. Современные модификации устройств позволяют человеку комфортно двигаться практически сразу после хирургической операции.

Такие манипуляции можно проводить не только взрослым пациентам, но и детям.

Зачастую у ребенка процесс сращивания проходит крайне быстро, что немаловажно, учитывая специфику процедуры. Для этого существуют специальные детские размеры устройств.
